一、項目介紹

        國內某大型化工廠，有多種可燃氣體和有毒氣體，需要對其濃度進行監控，保證在合理的范圍內，以避免財產損失和人員傷害。安帕爾項目工程師經過多次是現場實地考察，結合化工廠具體需要和預算限定，設計出了這一套可燃氣體和有毒氣體實時在線檢測的系統。

二、氣體介紹

1、可燃氣體

（1）可燃氣體種類有：丙烯酸甲酯、二氯乙烷、乙醇、甲苯、甲醇、丙烯酸甲酯、醋酸仲丁酯、乙酸甲酯、一甲胺、乙酸正丁酯、二氯丙烯

（2）各可燃氣體的爆炸下限：

（3）混合可燃氣體檢測方法：當環境中有多種可燃氣體時，各種可燃氣體都能夠測到。不過需要將探測的氣種標定為所測環境中最普遍最易燃（含量最多，爆炸下限最低）的氣體上。

2、有毒氣體

（1）水合肼。水合肼（肼：拼音：jǐng）又稱水合聯氨。純品為無色透明的油狀液體，有淡氨味，在濕空氣中冒煙，具有強堿性和吸濕性。常壓下，肼可以和水形成共沸（共沸物中肼含量約為69%，吸入該品蒸氣，刺激鼻和上呼吸道。此外，尚可出現頭暈、惡心和中樞神經系統興奮。液體或蒸氣對眼有刺激作用，可致眼的永久性損害。對皮膚有刺激性；長時間皮膚反復接觸，可經皮膚吸收引起中毒；某些接觸者可發生皮炎。口服引起頭暈、惡心。

（2）硫酸二甲酯。硫酸二甲酯，有機化合物，無色或微黃色，略有蔥頭氣味的油狀可燃性液體，在50℃或者堿水易迅速水解成硫酸和甲醇。在冷水中分解緩慢。遇熱、明火或氧化劑可燃。有致癌可能性。有腐蝕性。硫酸二甲酯屬高毒類，作用與芥子氣相似，急性毒性類似光氣，比氯氣大15 倍。對眼、上呼吸道有強烈刺激作用，對皮膚有強腐蝕作用。可引起結膜充血、水腫、角膜上皮脫落，氣管、支氣管上皮細胞部分壞死，穿破導致縱膈或皮下氣腫。此外，還可損害肝、腎及心肌等，皮膚接觸后可引起灼傷，水皰及深度壞死。

（3）氯甲酸甲酯。氯甲酸甲酯為有機化合物，劇毒、易燃、有腐蝕性。微溶于水并被水逐漸分解。有催淚作用，蒸氣強烈刺激眼睛、呼吸道，也能經皮膚吸收而引起中毒。健康危害：該品對呼吸道、眼結膜有劇烈刺激作用。人接觸后表現為眼及上呼吸道及表皮灼傷。較高濃度時發生肺水腫。該品刺激強度為氯氣的5倍

（4）甲苯。甲苯為無色澄清液體。有苯樣氣味。有強折光性。能與乙醇、?乙醚、丙酮、氯仿、二硫化碳和冰乙酸混溶，極微溶于水。相對密度0.866。凝固點-95℃。沸點110.6℃。折光率1.4967。閃點（閉杯） 4.4℃。易燃。蒸氣能與空氣形成爆炸性混合物，爆炸極限1.2%～7.0%（體積）。低毒，半數致死量（大鼠，經口）5000mg/kg。高濃度氣體有麻醉性。有刺激性。健康危害：對皮膚、粘膜有刺激性，對中樞神經系統有麻醉作用。急性中毒：短時間內吸入較高濃度該品可出現眼及上呼吸道明顯的刺激癥狀、眼結膜及咽部充血、頭暈、頭痛、惡心、嘔吐、胸悶、四肢無力、步態蹣跚、意識模糊。重癥者可有躁動、抽搐、昏迷。慢性中毒：長期接觸可發生神經衰弱綜合征，肝腫大，女工月經異常等。皮膚干燥、皸裂、皮炎

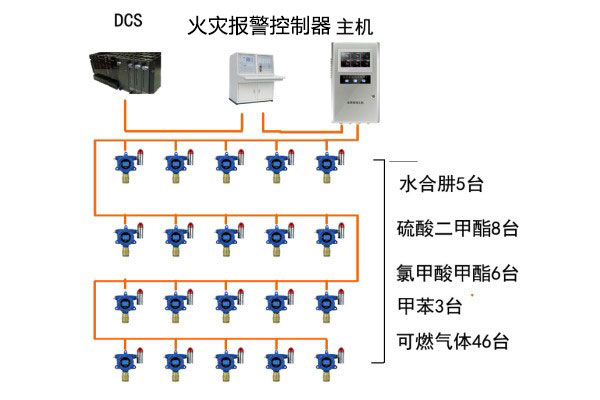

三、可燃氣體、有毒氣體檢測系統圖

        一個廠房內安裝46臺可燃氣體檢測儀、3臺甲苯檢測儀、6臺氯甲酸甲酯檢測儀、8臺硫酸二甲酯檢測儀、5臺水合肼檢測儀，所有的氣體檢測儀和主機通訊方式為:RS-485(每臺氣體濃度檢測儀都是獨立的，不受其它氣體泄漏檢測儀的干擾。)，主機（報警控制器）顯示所有氣體檢測儀的數值和報警情況并存儲（主機一頁顯示16臺氣體檢測儀，可翻頁，主機數量可增加。）主機的數據可由RS-485（MODBUS）傳輸給火災報警控制器和DCS。

四、報警控制器和各個可燃氣體檢測儀、有毒氣體檢測儀的參數

1、可燃氣體檢測儀： 型號：NFS-DLEL-3-H。能夠實時檢測廠房內可燃氣體的濃度，并且可以將數據上傳到報警控制器集中顯示。并帶顯示和現場聲光報警，參數如下：

2、水合肼檢測儀：型號：NFS--D N2H4-3-H。能夠實時檢測廠房內水合肼的濃度，并且可以將數據上傳到控制器集中顯示。并帶顯示和現場聲光報警，參數如下：

3、硫酸二甲酯檢測儀：型號：NFS--D DMS-3-H。能夠實時檢測廠房內硫酸二甲酯的濃度，并且可以將數據上傳到控制器集中顯示。并帶顯示和現場聲光報警，參數如下：

4、氯甲酸甲酯檢測儀：型號：NFS--DMC-3-H。能夠實時檢測廠房內氯甲酸甲酯的濃度，并且可以將數據上傳到控制器集中顯示。并帶顯示和現場聲光報警，參數如下：

5、甲苯檢測儀：型號：NFS--D C7H8-3-H。能夠實時檢測廠房內硫酸二甲酯的濃度，并且可以將數據上傳到控制器集中顯示。并帶顯示和現場聲光報警，參數如下：

6、報警控制器：型號：NFS--Z-H。報警主機用來集中顯示各監測點的氣體檢測儀的濃度值。報警主機一般安裝在值班室中，與檢測儀采用四芯線RS485連接。報警主機內部要有繼電器報警開關量輸出用于控制排風系統。規格參數如下：

五、安裝主要事項

        可燃氣體檢測儀安裝高度建議距屋頂1m左右為宜。有毒氣體檢測儀安裝高度離地60CM左右。信號傳輸方式用RS485通訊。考慮到布線簡易度和成本，建議選擇RS485信號，線纜規格為RVVP 4×1.0 mm2。
